液壓圓錐破碎機結構介紹

液壓圓錐破分為單缸液壓圓錐破和多缸液壓圓錐破。


單缸液壓圓錐破構造主要分為六大部分：

1.上機架總成；

2.下機架總成；

3.動錐總成；

4. 傳動軸總成；

5.偏心套總成；

6.液壓缸總成。

上機架總成：上機架總成的主要構件：1 上機架 2 軋臼壁 3 墊帽 4 上架體護板

下機架總成的主要構件：1 下機架 2 下機架護板 3 下機架內襯板 4 偏心套襯套 5 密封桶

動錐總成的主要構件：1 主軸 2 動錐軀體 3 軋臼壁

傳動軸總成的主要構件：1 槽輪 2 傳動軸 3 軸承 4 傳動軸架 5 小錐齒輪

偏心套總成的主要構件：1 配重環 2 偏心套 3 大錐齒輪 4 主軸襯套

液壓缸體總成：1 中摩擦盤 2 下摩擦盤 3 液壓缸體 4 缸套 5 缸底 6 位移傳感器

工作原理單缸液壓圓錐破碎機工作時，電機通過皮帶輪和三角帶帶動設備傳動軸轉動，傳動軸通過大小錐齒輪帶動偏心套轉動，動錐通過主軸在偏心套作用下做旋擺運動，使動錐和定錐時而靠近、時而遠離軋臼壁，物料在軋臼壁和破碎機之間的破碎腔內不斷受到擠壓、沖擊而破碎，破碎的物料從下部排出。

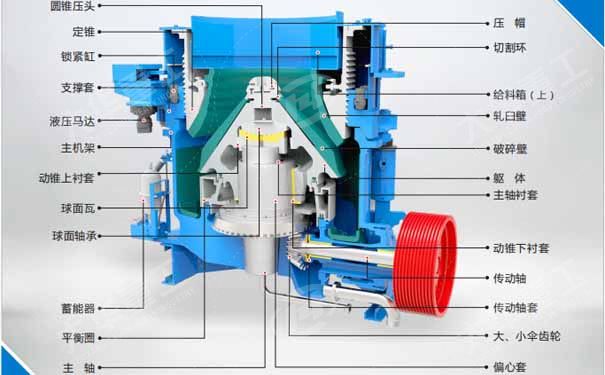

多缸液壓圓錐破構造

（1）下機架部：機架主軸導向銷

（2）偏心套部：偏心套平衡圈大錐齒輪

（3）傳動部：傳動軸小錐齒輪軸套

（4）支撐套部：支撐套鎖緊缸鎖緊螺母

（5）調整環部：調整環，軋臼壁

（6）動錐部：軀體破碎壁錘頭球形瓦

工作原理多缸液壓圓錐破碎機工作時，電機通過皮帶輪和三角帶帶動設備傳動軸轉動，傳動軸通過大小錐齒輪帶動偏心套繞主軸轉動，偏心套帶動動錐做旋擺運動，使動錐和定錐時而靠近、時而遠離軋臼壁，物料在軋臼壁和破碎壁形成的破碎腔內不斷受到擠壓、沖擊而破碎，破碎的物料從下部排出。
