復合式破碎機工作原理及特點

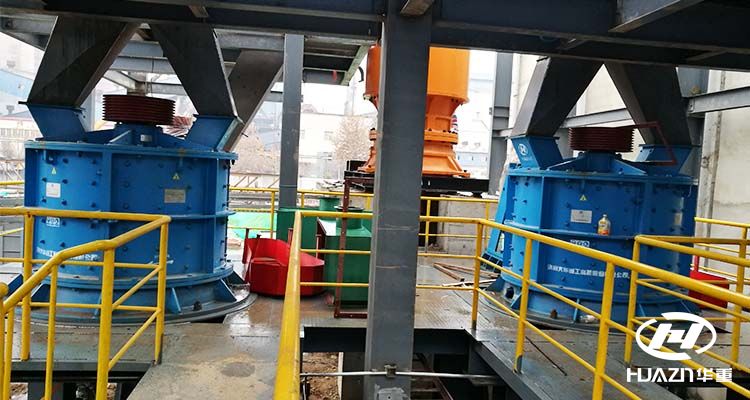

所謂立式復合式破碎機，就是一根立軸上裝有立軸反擊式破碎機的轉盤和立軸錘式破碎機的轉盤，集兩種破碎機的優點于一體組成一種新型高 效破碎機。該機適用于礦山、建材、冶金、化工和電力等 行業，能破碎中等硬度可碎性礦石，特別是易碎性物料。 例如鐵礦石、銅礦石、石灰石、煤矸石、石棉、焦炭、煤 和水泥熟料等，是一種超細碎型粉碎機械設備，具有破碎比大，破碎粒度細而均勻，能將80 ~ 120mm的物料一次性 粉碎到小于3 ~ 5mm細小顆粒。因此，可以破代磨，降低 進人磨機粒度，提高磨機產量。

立式復合式破碎機分上下兩層分級破碎。 上層為中碎下層為細碎。破碎區是立軸上的轉盤外圓與筒壁齒板之間所構成的圓環破碎腔。上轉盤固定有板錘分布較稀，形成較大破碎腔，有利于破碎大塊物料。下轉盤上裝有多排活動錘頭，分布較密，形成較小破碎腔，以控制 被破碎物料達到細破粒度的要求。在筒體內壁上，裝有帶齒牙的固定齒板，又稱反擊板。

該機的工作原理為：物料自上口加入，落入破碎腔，受到高速旋轉板錘的打擊，而迅 速拋向反擊板，撞擊后被反彈到錘板上，再次受到打擊。如此高頻次的打擊與反擊，使物 料由大到小逐漸被破碎，較小的物料落到下層破碎腔，受到高速旋轉密集錘頭的打擊，重 復上層破碎過程。由于型腔較小，錘頭與反擊板齒刃之間對部分物料施加剪切應力，進行銑削，加速物料的細碎。同時，錘頭帶動物料產生流動，相互間產生很大的研磨作用，使 物料進一步細碎，直至破碎成所要求的粒度。實踐證明，立軸復合式破碎機上層采用反擊 式破碎對物料實施硬打擊，可有效地利用能童，破碎速度快，且破碎比大。下層采用錘式 破碎，錘頭在徑向可以自由轉動，對物料堆積和流動處打擊時，可起到緩沖作用，使物料 均勻疏松翻騰，從而使超細碎負荷平穩，大大減少了電機瞬時超載現象，消除了故障 隱患。

立式復合式破碎機特點：雖然立軸復合式破碎機與現行使用的同類型立軸反擊式破碎 機的進料粒度相同，但就其破碎效果而言，立軸復合式破碎機仍優于立軸反擊式破碎機， 小于5mm的均細部分增加5%，生產能力提高10% ;

基本上解決了原用立式復合式破碎機進行超細粉碎時電機負荷大，易出現故障的問 題，維修量相對減少，維修費用大為降低；

對破碎偏軟性且含有少量水分的物料（如水泥熟料、焦炭和煤等）時，立軸復合式 破碎機的結構還可以采用上層為錘式破碎，下層為反擊式粉碎，以減少工作部件的磨損和 物料塞實現象，提高能量的利用率。
