礦山機械中破碎機的類型有哪些

一、顎式破碎機

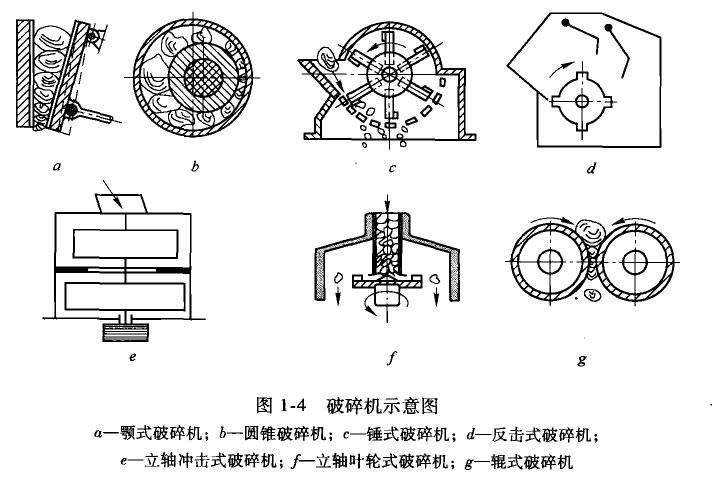

圖1-4a所示為顎式破碎機，其工作部分由固定額板和活動額板組成。當活動顆板周期性地接近固定顆板時，借壓碎作用破碎物料。因在兩顆板上的襯板有牙齒，故兼有劈碎和折斷作用。

二、圓錐破碎機

圖1-4b所示為圓錐破碎機，其工作部分由固定的外錐和活動的內錐組成。內錐以一定的偏心半徑繞外圓錐中心線做偏心運動，物料在兩錐體之間被壓碎和折斷。

三、錘式破碎機

圖1-4c所示為錘式破碎機，其工作部分是較接在轉盤上的錘頭。物料被高速旋轉的錘頭沖擊破碎并被帶到下面算條篩，從篩孔排出。

四、反擊式破碎機

圖1-4d所示為反擊式破碎機，其工作部分是剛性固定在轉盤上的板錘。物料被高速旋轉的板錘沖擊破碎并拋射到反擊板再次破碎，同時形成塊料之間的撞擊破碎，最后從機體下部排出。

五、立軸破碎機

圖1-4e所示為立軸破碎。它有兩種形式：立軸錘式破碎機和立軸反擊式破碎機，其工作部分基本與錘式反擊式破碎機相似，工作原理也一樣。物料從上部進料斗經第一級轉子破碎后落到第二級轉子后再進行第二次破碎，產品從機體下部自由排出。

六、沖擊式制砂機

圖1-4f所示為沖擊式制砂機（原立軸沖擊式破碎機）,其工作部分是高速旋轉的葉輪。物料從中心給料筒落到葉輪中心，然后沿葉輪的流道被拋射到襯板上撞碎。碎后的產品沿葉輪與襯板圓周空間自由排出。

七、 輥式破碎機

圖1-4g所示為輥式破碎機，其工作部分是做相向旋轉的兩個輥?zhàn)印Ｎ锪辖o在兩輥之間，隨著輥?zhàn)有D(zhuǎn)將物料拉入輥間后被擠壓破碎。這種破碎機是強制排料的。
