【破碎機知識】強力反擊式破碎機產品介紹

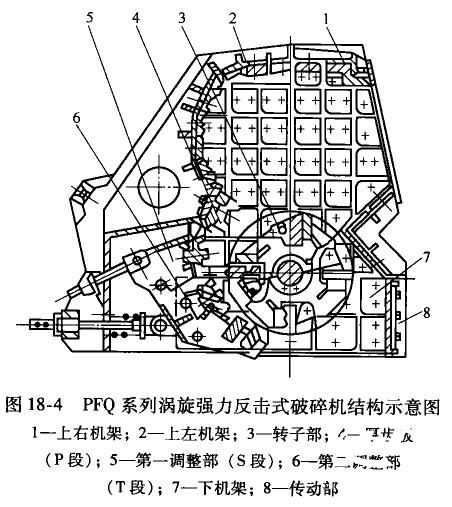

PFQ為渦旋強力反擊式破碎機，它主要由上機架（前后）組成的高大渦旋形破碎腔和P段破碎區、下機架、轉子部、第一調整部（S破碎段）、第二調整部（T破碎段）和傳動部等八部分組成。

電機經過三角帶傳動帶動轉子體逆時針方向高速旋轉，大塊物料自人料口進入高大渦旋式破碎腔內，被高速旋轉的轉子板錘打擊，沖擊至渦旋破碎腔頂部鋸齒形反擊板后反彈下落，不斷同后續向上沖擊的物料相碰擊破碎，未充分破碎的大塊物料在P破碎腔部的厚齒板與板錘作用下產生巨大的壓力與剪切力，即使很難破碎的硬物料也能輕易被粗碎圖后進入下段S破碎腔。

S破碎腔齒形襯板同轉子體板錘間隙較小，物料在此受到摩擦沖擊、剪切、擠壓等多種作用而得到中碎，進入T破碎腔細碎。T破碎腔齒形襯板同轉子體間隙更小，物料同樣受到摩擦、剪切等多種作用得到細碎，排出機體外。

PFQ系列渦旋強力反擊式破碎機在結構上，除了具有高大渦旋形破碎腔，P、S、T三段粗、中、細破碎工作段外，在結構組成上還具有：

(1)上機架部后腔體與下機架設有絲杠或液壓開啟裝置，一人可以輕松打開、關閉，在上、下機架兩側，設有觀察檢修門，易于觀察，檢修設備；

(2)轉子體采用焊接而成，主軸與轉子體采用錐套無鍵聯結，拆裝、更換方便，具有過載保護作用；

(3)板錘是該機的核心部件，采用特殊材料熱處理工藝加工而成，既保證耐磨，又保證不會折斷，使用壽命為ZGMn13的3~5倍，板錘對稱制作，可調頭翻轉使用，材料利用率50%~60%;

(4)板錘由耐磨塊固定，嵌裝進轉子體內，工作運轉時自動定心，安裝、更換方便迅速。

PFQ系列渦旋強力反擊式破碎機的優點：由于物料經渦旋破碎腔、P、S、T四腔多次破碎，產品粒形幾乎全部呈立方體，即使破碎產生針片狀較多的安山巖、成品針片狀含量也小于12%的要求，四個破碎腔破碎，轉子體線速度低于30m/s,就可以達到一般反擊式破碎機35~40m/s的破碎效果。由于板錘的使用壽命同轉子體線速度的平方成反比，轉子體線速度降低，板錘使用壽命大幅度提高。

S、T破碎腔，可以根據用戶對不同粒度的要求或板錘、襯板磨損后，連續可調。T型破碎腔后部帶有彈性裝置具有退讓緩沖作用，使不可破碎物排出機體外，因此，具有自身保護能力。
