云南昆明某石料廠項目洛陽大華公司主機設備安裝完成
近日由洛陽大華重工科技股份有限公司提供全套主機設備的云南省昆明市某石料廠主機設備安裝到位，其余附屬設備正在按計劃安裝中。
該生產線從項目規劃、工藝流程設計、土建設計、非標件設計、皮帶輸送機選型等由我公司成套部精心設計完成。

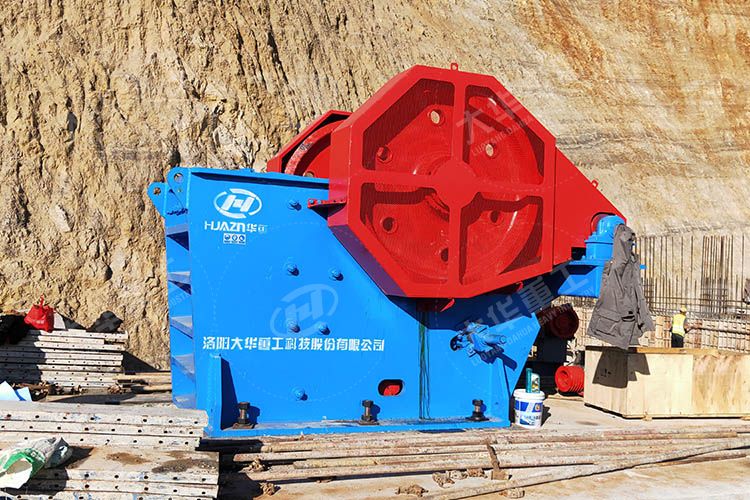

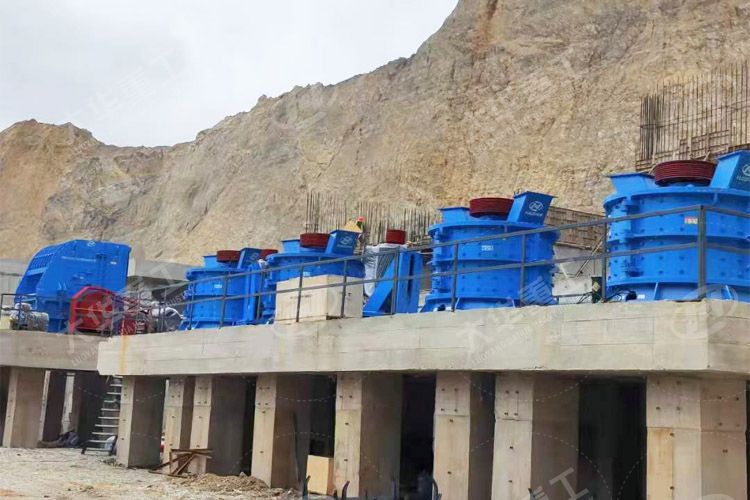

該生產線主要使用的設備有一臺ZSW2160振動給料機、一臺JC125顎式破碎機、二臺PFQ1520反擊式破碎機、四臺PFL2000III立式復合破碎機、十臺大型振動篩、八臺ZG系列給料機等組成。
項目設計處理能力1000t/h，設有粗碎車間、中碎車間、細碎車間、制砂車間等。
生產線工藝流程
物料經過運輸車送至原料倉，由具有預篩分功能的ZSW2160振動給料機均勻給料至顎式破碎機，同時將部分小于100mm的物料篩分出來經皮帶輸送機第一篩分車間的其中二臺振動篩篩分，篩分后0-5mm的物料經皮帶輸送機進入成品料倉，大于20mm的物料經皮帶輸送機輸送至第一個中間調整料庫，5-20mm的物料經皮帶輸送機輸送至第二個中間調整料庫。
經過JC125顎破粗碎后的物料由皮帶輸送機輸送至第一篩分車間另外二臺振動篩進行篩分作業，篩分后0-5mm的物料經共用皮帶輸送機進入成品料倉，大于20mm的物料經皮帶輸送機輸送至第一個中間調整料庫，5-20mm的物料經皮帶輸送機輸送至第二個中間調整料庫。
第一中間調整料庫底部設計有ZG振動喂料機，它將物料均勻的給料至皮帶輸送機，然后進入二臺PFQ1520反擊式破碎機進行中碎作業，完成后的物料經過皮帶輸送機輸送到第二篩分車間的二臺振動篩，篩分后0-5mm合格的物料經過皮帶輸機直接進入成品倉，大于20mm的物料經皮帶輸送機輸送至第一個中間調整料庫，5-20mm的物料經皮帶輸送機輸送至第二個中間調整料庫，形成閉路循環。
第二中間調整料庫底部設計有ZG振動喂料機，它將物料均勻的給料至皮帶輸送機，然后進入四臺PFL2000III復合式破碎機進行制砂作業，破碎后的物料經過皮帶輸送到四臺振動篩，篩分后0-5mm合格的物料直接進入成品倉，大于5mm的返回第二個中間調整料庫，形成閉路循環。
1.工藝及設備合理、 高產高效
該項目主要原來為風化石，原料組成較為復雜，原料里中、小石含量較高，我們在工藝設計、設備選型時充分考慮到原料實際情況，對工藝、設備進行了優化。選用大型具有預篩分功能的振動喂料機進行預篩分，減少顎式破碎機的工作壓力及降低一檔顎破設備型號，在保障處理量的情況下為客戶節省投資。
原設計方案產品料分別為0-5mm、5-10mm、10-20mm、20-31.5mm，其中的5-10mm、10-20mm、20-31.5mm可以作為產品、也可以全部用來制砂。
設計四臺我公司生產的PFL2000III制砂機，該設備安全可靠、高效、節能，揚塵處理效果好，產品砂粒型優、級配合理。
2.建設綠色礦山
整條生產線采用干法生產方案，全密封廠房、配置除塵設備，有效減少粉塵和噪音污染，嚴格把控環保要求。
