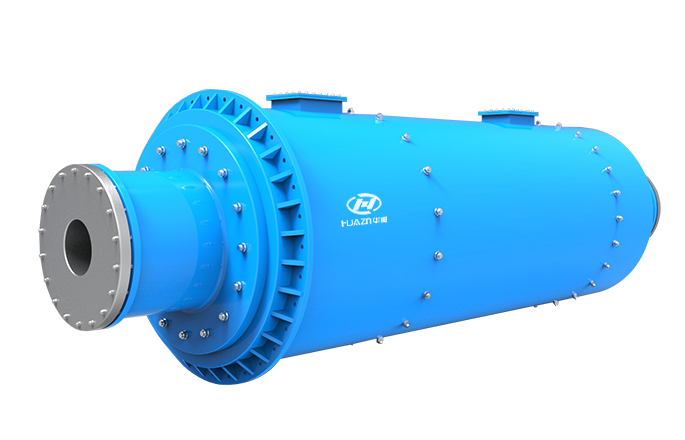

高細高產管磨機-展示圖
高細高產管磨機產品概述
高細高產管磨機是指長徑比在4以上的磨機，筒體可分為兩倉或三倉，又稱水泥磨。管磨機一般用于水泥廠干法粉磨生料和熟料，也可用于化工、冶金等行業，經過特殊改造可用于細磨、高爐水渣或鋼渣微粉。高細高產管磨機一般采用軸瓦支撐，φ3.0×11m以下也可根據用戶要求制作成滾動軸承支承方式。管磨機用于細磨礦渣時，生產能力為所標注產量的30～50%。
使用范圍
生產能力：管磨機用于細磨礦渣時，生產能力為所標注產量的30～50%。
應用領域：高細高產管磨機一般用于水泥廠干法粉磨生料和熟料，也可用于化工、冶金等行業。
適用物料：高細高產管磨機可用于細磨、高爐水渣或鋼渣微粉等。
產品特點
高細高產管磨機工作原理
管磨機，水泥磨機里當圓筒繞水平軸線以一定轉速回轉時，裝在筒內的介質和原料在離心力和摩擦力的作用下，隨著筒體達到一定高度，當它們自身的重力大于離心力時，便脫離筒體內壁拋射下落或滾下，由于沖擊力而擊碎礦石。同時，在球磨機動轉過程中，磨礦介質相互間的滑動運動對原料也產生研磨作用。
高細高產管磨機產品特點
1.高細高產管磨機采用中心傳動和邊緣傳動的傳動形式。
2.管磨機與中空軸或傳動接管等動靜結合部設有專用密封，保證其不漏油、不漏灰。
3.整個磨機系統采用PLC控制，可實現對磨機支承裝置和減速器全部軸承及潤滑油進行溫度巡檢和機體振動的檢測，并可與中央控制室實現計算機聯控。
4.管磨機，水泥磨機粗磨室為金屬球或鋼棒，最后的細磨室用小球或鋼段，排礦方式一般為格子型和溢流型。
產品結構
技術參數
| 規格型號 | 筒體尺寸(mm) | 筒體轉速(r/min) | 裝球量(t) | 生產能力(t/h) | 功率(kw) | ||
| 直徑 | 長度 | 生料 | 熟料 | ||||
| MQ1245 | 1200 | 4500 | 30 | 4.8 | 0.4-3.8 | 0.3-2.8 | 45 |
| MQ1557 | 1500 | 5700 | 27 | 12.5 | ～5.5 | ～4.5 | 132 |
| MQ1564 | 1500 | 6400 | 27 | 15 | ～6.4 | ～5.0 | 160 |
| MQ1850 | 1830 | 5400 | 24 | 14.5 | ～6.0 | ～5.3 | 180 |
| MQ1864 | 1800 | 6400 | 24 | 18.5 | ～6.9 | ～5.5 | 210 |
| MQ1870 | 1800 | 7000 | 24 | 21 | ～7.0 | ～6.0 | 245 |
| MQ2265 | 2200 | 6500 | 21.4 | 31 | ～15 | ～14 | 380 |
| MQ2270 | 2200 | 7000 | 21.4 | 34.5 | ～17 | ～15 | 380 |
| MQ2295 | 2200 | 9500 | 21.4 | 38 | ～19 | ～16 | 475 |
| MQ22110 | 2200 | 11000 | 21.5 | 50 | ～25 | ～17 | 500 |
| MQ22130 | 2200 | 13000 | 21.5 | 60 | ～28 | ～18 | 630 |
| MQ2480 | 2400 | 8000 | 20.4 | 39.5 | ～22 | ～15 | 475 |
| MQ24100 | 2400 | 10000 | 20.4 | 49 | ～30 | ～19 | 630 |
| MQ24110 | 2400 | 11000 | 20.4 | 58 | ～32 | ～20 | 630 |
| MQ24130 | 2400 | 13000 | 20.4 | 65 | ～45 | ～23 | 800 |
| MQ26110 | 2600 | 11000 | 19.6 | 66 | ～46 | ～25 | 800 |
| MQ26130 | 2600 | 13000 | 19.6 | 80 | ～50 | ～30 | 1000 |
| MQ3090 | 3000 | 9000 | 18.7 | 85 | ～52 | ～31 | 1000 |
| MQ3011 | 3000 | 11000 | 18.7 | 95 | ～58 | ～38 | 1250 |
| MQ30130 | 3000 | 13000 | 18.7 | 110 | ～65 | ～42 | 1400 |
| MQ32110 | 3200 | 11000 | 18.2 | 112 | ～68 | ～45 | 1400 |
| MQ32130 | 3200 | 13000 | 18.2 | 123 | ～70 | ～48 | 1600 |
| MQ3485 | 3400 | 8500 | 18 | 100 | ～60 | ～40 | 1250 |
| MQ34110 | 3400 | 11000 | 18 | 120 | ～72 | ～50 | 1600 |
| MQ35110 | 3500 | 11000 | 17 | 152 | ～78 | ～54 | 2000 |
| MQ35130 | 3500 | 13000 | 17 | 175 | ～80 | ～56 | 2200 |
| MQ3895 | 3800 | 9500 | 16.3 | 123 | ～73 | ～50 | 1600 |
| MQ38105 | 3800 | 10500 | 16.3 | 137 | ～76 | ～54 | 1800 |
| MQ38120 | 3800 | 12000 | 16.3 | 158 | ～80 | ～58 | 2000 |
| MQ38130 | 3800 | 13000 | 16.3 | 172 | ～85 | ～62 | 2200 |
| 注：高細高產管磨機轉動方式為邊緣轉動。 |
|||||||
