反擊式破碎機的構造及工作原理

　　反擊式破碎機是一種新型高效率的碎礦設備．其持點是體積小，構造簡單，破碎比大(可達40)，能耗少，生產能力大，產品粒度均勻，并有選擇性的碎礦作用，是很有發展前途的設備。但它最大的缺點是板錘和反擊板特別易于磨損，尤其是破碎堅硬的礦石，磨損則更為嚴重，需要經常更換。目前由于一些耐磨材料的出現，在一些金屆礦選礦廠中已得到應用。

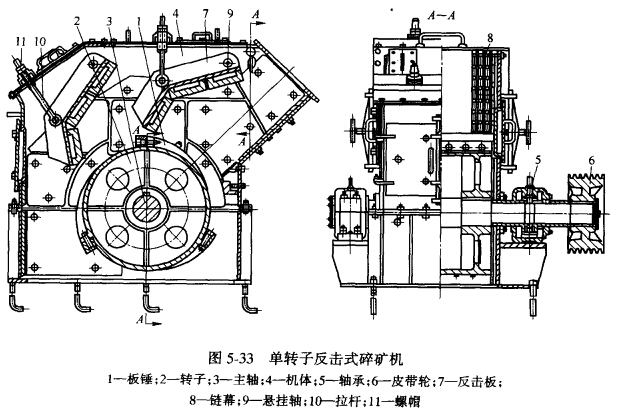

　　反擊式破碎機，因轉于的數目不同．分為單轉于和雙轉子兩種。單轉子反擊式破碎機的構造如圖5-33所示。

　　反擊式破碎機的轉子2固定在主軸3上，轉子的圓柱面上裝有三個(或更多)堅硬的板錘1。軸的兩端安置在機體4上的兩個滾柱軸承5中，由電動機直接(或經皮帶輪6)傳動。友轉子上方機殼內壁吊有前后兩個反擊板7。反擊板與進料口之間接有許多鏈條組成的鏈幕8。這樣就罩住了整個破碎腔，以免物料被反擊板碰撞濺出給礦口，反擊板的一端是吊在機殼上的懸掛軸9上，另一端則通過拉桿10、螺帽11懸吊在機殼上方，通過拉桿和螺帽可調整反擊板的角度和它與板錘的間距。機殼、反擊板和板錘都是最易磨損的部分，所以在機殼、反擊板和板錘上都裝有一層用高錳鋼制成的耐磨材板。

　　反擊式破碎機的破碎過程是：物料由給礦口通過銀幕進入到反時針旋轉的轉于上，受到板錘的強烈沖擊以很大的速度按切線方向飛向第一塊反擊板，與它沖撞破碎后，再返回轉子方向，受到板錘的第二次沖擊，一部分物料仍以高速飛向第—’塊反擊板，另一部分物料(多為小塊的)則飛向第二塊反擊板受到破碎，在此過程中，有的物料在碎礦機中往返多次受到破碎．最后達到粒度要求的物料從碎礦機下方排出。

　　雙轉于反擊式破碎機，根據轉子的轉動方向不同，有兩轉子同向轉動和兩轉子異向轉動兩種。

　　兩轉子異向轉動的反擊式破碎機，由于兩轉子運動方向相反，故相當于兩個平行配置的單轉子反擊式破碎機并聯組成。兩個轉子分別與反擊板構成獨立的破碎腔，分腔碎礦。這種破碎機生產能力高，能破碎較大的礦石，且兩轉于配在同一水平上，故可降低機器高度。可作為大型礦山的粗、中碎設備。

　　兩轉子同向轉動的反擊式破碎機，由于兩轉子運動方向相同，故相當于兩個平行配置的單轉子反擊式破碎機串聯使用。兩個轉于構成兩個破碎腔，第一個轉子相當于粗萍，第二個轉于相當于細碎，即一臺破碎機可同時作為粗碎及中、細碎設備使用。這種碎礦機的破碎比大，生產能力高，但功耗較大。

　　隨著近代機器制造業和科學技術的發展，以及適于高速重菏的滾珠軸承和耐磨材料的出現，為反擊式破碎機進一步發展提供了物質基礎。而反擊式破碎機的選擇性碎礦和破碎比大等優點，使其發展速度和使用范圍，在較短時間內迅速超過了其他碎礦機械。目前各主要工業國都已發展和生產廠各種類型的反擊式破碎機。

　　我國制造的1250mmxl250mm雙轉于反擊式破碎機屬于雙轉子復合式反擊式破碎機一類，目前已用于水泥廠的石灰石破碎，可將塊度為700-800mm的石灰石一次破碎成小于20mm占90％左右的產品，生產能力為120-150t/h。

　　應當指出，反擊式破碎機雖然有板錘和反擊板磨損大的缺點，但是隨著耐磨材料質量的不斷提高以及破碎機結構形式的改善將會逐漸得到克服。目前已有一些國家，在這方面取得了很大進展。
