顎式破碎機的結構

　　顎式破碎機，俗稱老虎口，自1858年由美國人發(fā)明以來，已有100多年的歷史。它雖然是一種古老的破碎設備，但是由于具有結構簡單、工作可靠、制造容易、維修方便等優(yōu)點，所以至今仍廣泛地應用于冶金礦山、非金屬礦山、建材、化工、筑路、電力及其他工業(yè)部門。目前生產中廣泛應用的顎式破碎機，按動顎運動特性劃分，主要有簡單擺動和復雜擺動兩種基本類型。

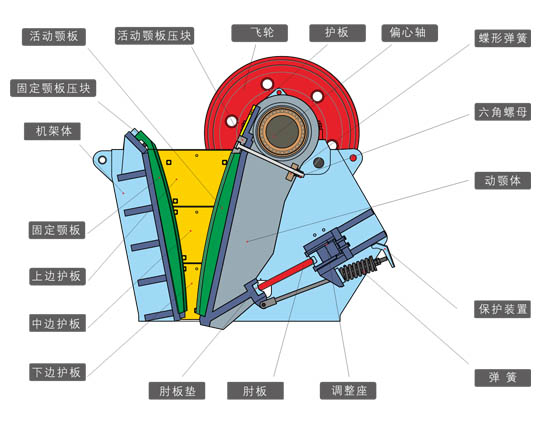

　　顎式破碎機的破碎腔是由固定顎(即機架的前壁)和動顎所構成。固定顎板和可動顎板都襯有錳鋼制成的破碎板和破碎板用螺栓分別固定在機架的前壁上和動顎上，為了防止碎礦時在襯板表面產生的摩擦力剪斷襯板固定螺栓，動顎襯板下端支承在動顎下端凸臺上，上端用楔塊壓緊。而定顎襯板下端支承在焊于機架上的鋼板上，上端用鋼板壓緊。為了提高破碎效果，兩破碎板的表面部帶有縱向波紋，而且是凸凹相對。這樣，除了對礦石有壓碎作用外，還有彎曲作用。破碎機工作空間的兩側壁上也裝有錳鋼襯板。

　　由于破碎板的磨損是不均勻的，特別是靠近排礦口的下部磨損最大，因此，往往把破碎板做成上下對稱的，以便下部磨損后，將其倒置而重復使用。大型破碎機的破碎板是由許多塊組合而成，各塊都可以互換，這樣就可以延長破碎板的使用壽命。
