液壓顎式破碎機的三大裝置

　　液壓顎式破碎機的構造與一般簡單擺動顎式破碎機基本相同，所不同的是：以液壓油缸的保險機構和調整機構，取代了一般顎式破碎機原有的保險裝置和調整裝置。現將液壓顎式破碎機的分段啟動、液壓保險和液壓調整三大裝置的原理分述如下。

　　一、液壓分段啟動

　　為了降低大型顎式破碎機啟動的功率消耗，在偏心軸的兩端安裝兩個液壓摩擦離合器。一個摩擦離合器裝在皮帶輪與偏心軸之間，另一個裝在飛輪與偏心軸之間，離合器由于彈簧的作用，平時是閉合的，使飛輪、皮帶輪與偏心軸緊緊咬合，啟動破碎機前，先用液壓油泵向設置在偏心軸兩端的兩個油缸中充油，當油壓增至29kg／cm2時，油缸活塞向偏心軸兩端移動，壓縮彈簧使離合器脫開。這時啟動主電機，帶動皮帶輪轉動，經20s后，皮帶輪達到正常運轉，這時皮帶輪瑞油缸中的油卸壓并流回油箱，離合器閉合，偏心鈾與皮帶輪一起運轉，再過20s后，飛輪端油缸中的油卸壓，離合器閉合，飛輪又與偏心鈾一起運轉，完成了破碎機的三步啟動。

　　二、液壓保險裝置

　　實現液壓保險作用的油缸設置在連桿體中。在破碎機啟動前，先開動液壓油泵向連桿體的油缸活塞下充油，使油壓不超過200kg／cm2。然后開動主電機，破碎機正常工作。當破碎腔進入非破碎物時，使連桿下油缸的油壓超過規定壓力，迫使高壓溢流閥打開，使下油缸的油流向上油缸卸壓，因而使正在工作的連桿下部、推力板和動顎停止運動，而主電機、偏心軸及連桿上部照常運轉，從而保護了機器不受損壞，停車取出非破碎物，再重新開車。

　　三、液壓調整裝置

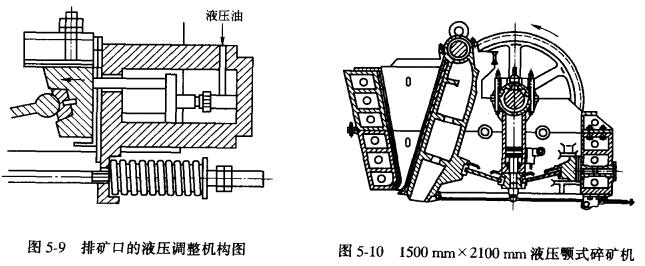

　　如圖5-9所示，在調整前，先松開連接滑塊座與后機架間的螺帽及拉桿彈簧螺帽，再啟動油泵，向油缸充油，使活塞推動滑塊座向前移動，然后在滑塊座與后機架間增減墊片，以調整徘礦口的大小，調整后將油卸出，擰緊滑塊座與后機架間的螺帽及重新調整拉桿彈簧的螺帽，至此排礦口的調整就已完成。

　　圖5-10是我國近年設計的液壓簡擺型顎式破碎機，規格為1500mmx 2l00mm。是兼有液壓保險裝置，液壓排礦口調整裝置，并能分段啟動的新型設備。該設備的液壓系統如圖5-11所示。
