ZSW振動給料機

ZSW系列振動給料機|ZSW系列振動給料機產品特點,參數01

ZSW系列振動給料機產品概述（Summary）

ZSW系列振動給料機是直線振動式給料機，主要用于粗碎破碎機前連續、均勻給料，可把塊狀、顆粒狀物料均勻、定時、連續地輸送給破碎機械，并具有對物料進行預篩分的功能，廣泛用于冶金、煤礦、建筑、建材、化工、磨料等行業的破碎、篩分聯合設備中。

適用領域

【處理能力】：150-1250（t/h）

【應用領域】：廣泛用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門。

【適用物料】：適用于破碎抗壓強度不高于280Mpa的礦石、巖石、礦渣等物料。

穩定、持續、高效的輸送給料，是對 ZSW 系列給料機品質的完美詮釋。

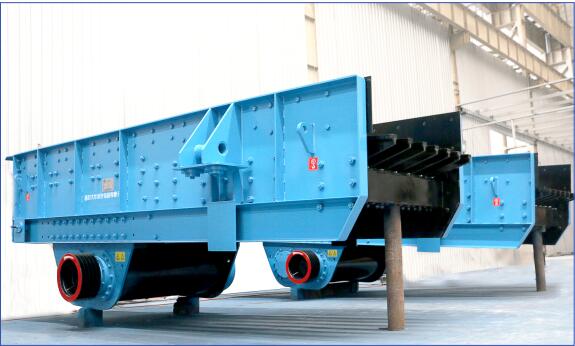

ZSW系列振動給料機結構圖1

產品特點 Working principle

1、采用軸偏心振動產生激振力的原理設計。

2、振動平穩，給料連續、均勻，實現生產線均衡生產。

3、在給料的同時，可預篩分細料，提高破碎效率。

4、篩條間隙可調節的結構設計，有效防止物料堵塞。

5、可選裝調速電機，通過調節頻率，便于控制給料量，無需頻繁啟動電機。

6、工作過程噪音低，有利于改善工作環境。

7、效率高，給料能力大，安裝、維修方便，運行費用低。

工作原理 Workingprinciple

ZSW系列振動給料機主要由振動機架、彈簧、振動器、電機振動架及電機等組成。激振器是由二特定位置的偏心軸以齒輪相嚙合組成，裝配時必須使兩齒輪按標記相嚙合，通過電機驅動，使兩偏心軸旋轉，從而產生巨大合成的直線激振力，使機體在支承彈簧上作強制振動，物料則以此振動為動力，在料槽上作滑動及拋擲運動，從而使物料前移而達到給料目的。當物料通過槽體上的篩條時，較小的料可通過篩條間隙而落下，可不經過下道的破碎工序，起了篩分的效果。

技術參數

規格型號	最大給料粒度（mm）	轉速（r/min）	處理能力（t/h）	功率（kw）
ZSW380×95	500	500-800	~150	11
ZSW420×110	580	500-800	150-280	15
ZSW490×110	580	500-800	150-350	18.5
ZSW600×130	750	500-800	220-560	30
ZSW600×150	900	500-800	260-620	37
ZSW600×180	1050	600-800	400-1000	45
ZSW600×210	1200	600-850	550-1250	45
注：表中所列處理量僅供參考，所涉及的處理量均以振動給料機傾角、篩條間隙、振動頻率、物料類型以現場實際情況而定。
